Поршневая группа двигателей СМД (20-01с15)

Двигатель СМД-14 — четырехтактный четырехцилиндровый бескомпрессорный дизель с вихрекамерным смесеобразованием. Номинальная мощность двигателя 75 л. с. при 1700 об/мин.
коленчатого вала. Двигатель СМД-14 и его модификации выпускаются Харьковским заводом «Серп и молот» и предназначены для установки на тракторы, комбайны, самоходные шасси и другие машины. Модификации отличаются от основного двигателя комплектностью и расположением таких узлов, как водяной насос, воздухоочиститель, масляный фильтр, генератор, муфта сцепления, гидронасосы и др.

Поршневая группа СМД 20-01с15 используется для установки на следующие виды двигателей : СМД -14, -15, -17КН, -19, -20, которые устанавливаются на технике: комбайны «Нива», СКП-5А, СК-5А «Сибиряк», СКД-6, СКД-515Р, ДТ-75.

В состав комплекта входят:

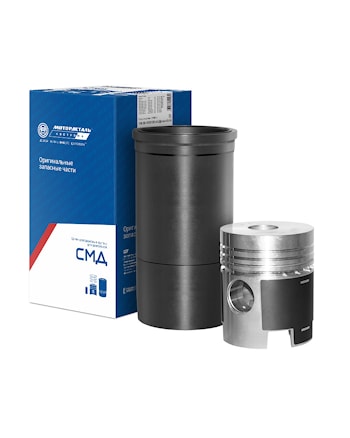

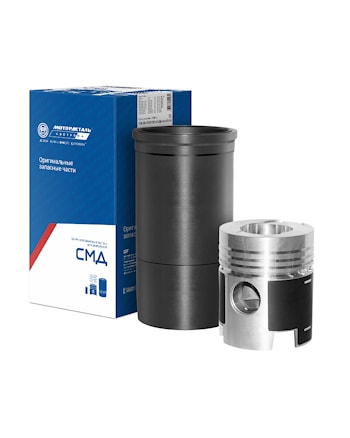

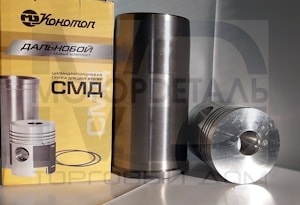

- гильза 14-0102-01;
- поршень 20-0305А-11.

Количество цилиндров: 4.

Технические xарактеристики комплекта:

Гильза 14-0102-01		d=120,0 /+0,06/ L=263,0±0,65 D1=142,0 /-0,145; -0,395/ D2=135,0 /-0,043; -0,111/ D3=133,0 /-0,043; -0,111/ h=10,2 /+0,03/ m=5,3 кг. Плосковершинное хонингование рабочей поверхности Фосфатирование.Материал-специальный износостойкий чугун
Поршень 20-0305А-11 (20-0305АП)		D=120,0 /-0,16; -0,22/ L=143,0 /-0,8/ H=78,5 /-0,1/ d1=42,0 /+0,013; +0,003/ d2=69,8±0,25 d3=38,8 /+0,39/ h=29,3±0,26 m=2,045±0,040 кг. Материал АК12М2МrH

Зазор гильза- поршень

Поршень		Гильза		Зазор гильза- поршень, мм
Группа	Размер, мм	Группа	Размер, мм	MAX	MIN
М	от 119,80 до 119,82	М	от 120,00 до 120,02	0,22	0,18
С	св. 119,82 до 119,84	С	св.120,02 до 120,04	0,22	0,18
Б	св.119,84 до 119,86	Б	св.120,04 до 120,06	0,22	0,18

Размерные группы поршня

Поршень 20-0305АП				Поршень 20-0305А
Группа	Масса, кг	Группа	Масса, кг	Группа	Масса, кг	Группа	Масса, кг
1	2,025(+0,01)	5	2,065(+0,01)	1	2,025(+0,01)	5	2,065(+0,01)
2	2,035(+0,01)	6	2,075(+0,01)	2	2,035(+0,01)	6	2,075(+0,01)
3	2,045(+0,01)			3	2,045(+0,01)	11	2,005(+0,01)
4	2,055(+0,01)			4	2,055(+0,01)	22	2,015(+0,01)
