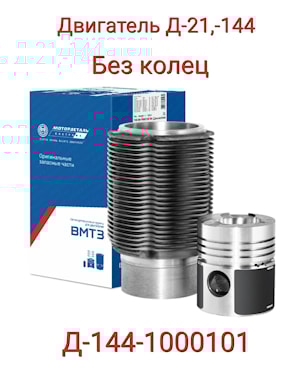

Поршневая группа Д-21/144 (Д144.1000101) Т-25/ Т-40 без колец арт. 227 руб
Владимирский тракторный завод на базе четырехцилиндрового двигателя Д-37М выпустил двухцилиндровый четырехтактный дизельный двигатель Д-21 с воздушным охлаждением, который предназначается для установки на тракторы и самоходные шасси класса 0,6 т, а также для использования в качестве отдельного силового агрегата. В двигателе применен оригинальный уравновешивающий механизм, который устраняет вибрацию, свойственную двухцилиндровым двигателям. Двигатель запускается электрическим стартером. Двигатель Д-21 максимально унифицирован по основным изнашиваемым деталям с двигателем Д-37М.
Поршневая группа Д-21/144 используется для установки на следующие виды двигателей Д120 и Д144, которые используютя в тракторах Т-40, Т-25А, Т 28Х4М и различной дорожностроительной технике.
Количество цилиндров: 2, 4.
Состав комплекта:
- гильза (цилиндр) Д37М-1002021А3 - 1 шт;
- поршеньД144-1004021Б - 1 шт.
Технические xарактеристики комплекта:
| Гильза (цилиндр) Д37М-1002021А3 |  | D=120,0 /-0,120; -0,207/ L=235,0±0,575 H=176,0±0,05 d1=105,0 /+0,06/ d2=116,9 /-0,120; -0,207/ d3=115,7 /-0,87/ h1=13,0±0,9 m=6,44 кг. Плосковершинное хонингование рабочей поверхности |
| Поршень Д144-1004021Б |  | D=105,0 /-0,10; -0,16/ L=120,0 /-0,35/ H=77,12±0,06 d1=35,0 /-0,004; -0,014/ S=2,0±0,1 h1=28,65 /-0,13/ r=27,955 /-0,084/ m=1,32±0,005 кг. Материал — АК12М2МгН (АК12ММгН) Микрорельеф на рабочей поверхности |
Зазор гильза поршень:
| Поршень | Гильза | зазор гильза-поршень, мм | |||
| Группа | Размер, мм | Группа | Размер, мм | max | min |
| М | от 104,84 до 104,86 | М | от 105,00 до 105,02 | 0,16 | 0,14 |
| С | св.104,86 до 104,88 | С | св. 105,02 до 105,04 | 0,16 | 0,14 |
| Б | св.104,88 до 104,90 | Б | св.105,04 до 105,06 | 0,16 | 0,14 |
Размерные группы поршня
| Отверстие под поршневой палец | По массе | ||
| Группа | Размер, мм | Группа | Масса, кг |
| 01 | от 34,996 до 34,991 | 2 | 1,320+(-) 0,005 (1,300+(-)0,005 |
| 02 | св.34,991 до 34,986 | 3 | 1,330+(-)0,005(1,310+(-)0,005 |
производитель
Мотордеталь Кострома
Применяемость
Д-21, Д-144, Т-16, Т-25, Т-40
